设备功用

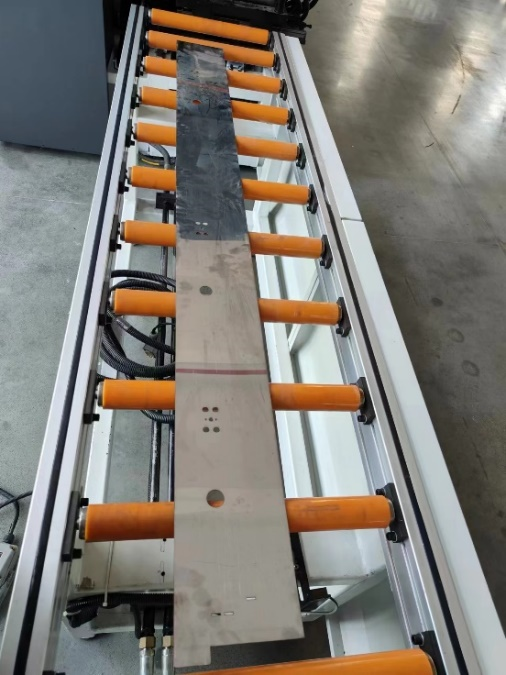

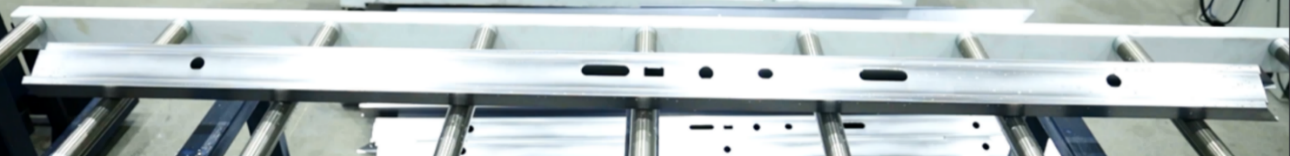

           用于防盗门/防火门/医疗门/净化门等各类钢制、不锈钢门门框及门扇前后门板的锁孔/铰链孔/安装孔/斩角孔等孔位一次性冲压成型。

作业原理

主材上料固定后，通过脚踏或者电动方式实现冲压成型。

产品特色

●  按需组合，可实现各类功能；

● 单床身，双工位，相比两台成本低，占地面积低，又可双工位共同运作；

技术参数

细节展示

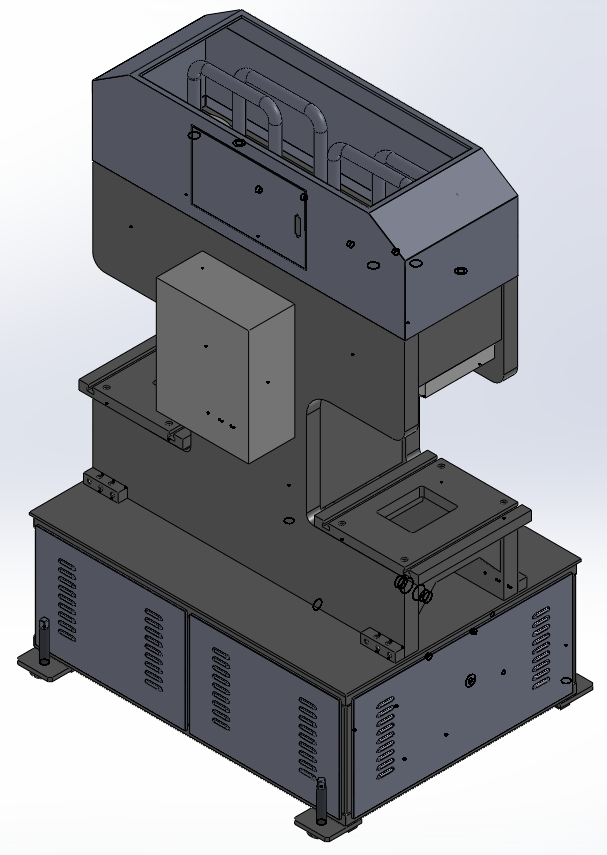

1、主机机架：设备主体结构，是设备的“脊椎骨”

●  通过有限元分析，机床在工作状态下的受力变形趋势，指导设计合理的床身结构，保证模具工作中心一致，提升制件精度；

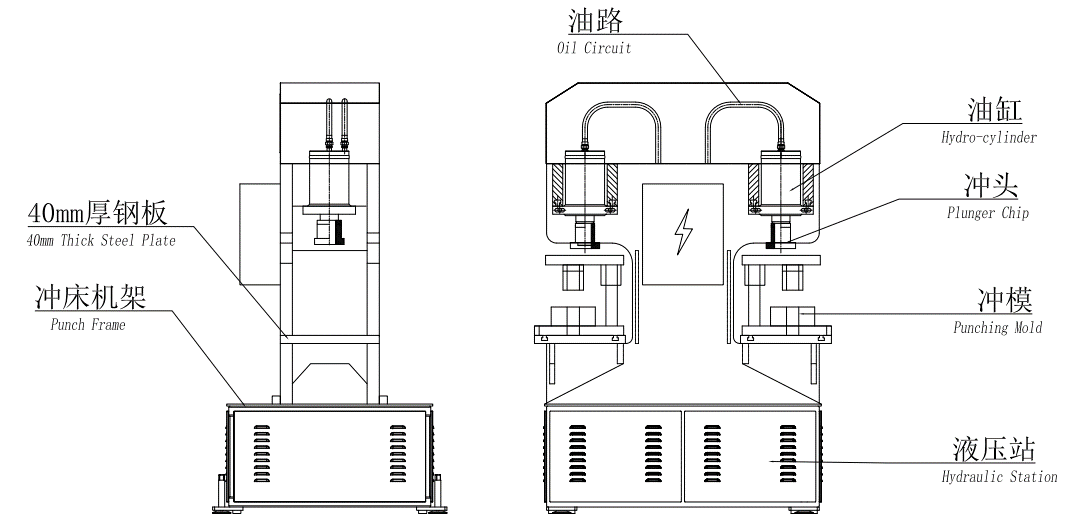

2、冲压装置：用于冲压的动力输出

● 冲压方式采用液压加压的方式，力道更大，冲压面无毛刺；

● 各液压元件均采用进口或国内一线品牌产品，经久耐用；

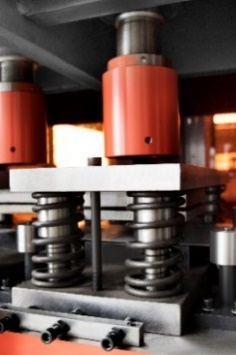

3、冲孔模具：孔位成型的模具，可按需定制

●  孔模具均采用Cr12Mov材质，淬火后再经线切割加工而成，经久耐用；

●  孔模具拆装方便，便于后续的按需换模；

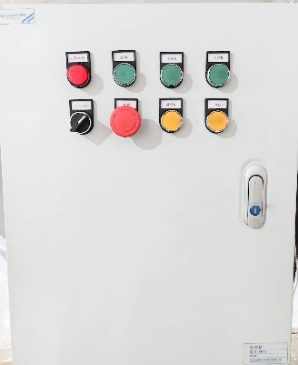

4、电控系统：设备控制系统，是设备的大脑

●  采用PLC控制系统，可自定义冲压工位，设置完毕后，可采用脚踏或按钮的方式，实现一体冲压，操作灵活变通，对工人技能需求低；

随机资料

用户方应给予的配合

        1、电源：380V，50HZ，电压波动量为-5%～+10%；当电压有较大波动，用户须配备稳压器，否则会导致低压电器处于非正常工作状态，电器件寿命降低或损坏、加工产品报废、电机报警导致停止工作、电脑硬盘损坏等问题。

        2、气源：输出 0.6Mpa 以上，干燥清洁的压缩空气，供气量 0.3 立方米/分钟；如果空气干燥程度不够，用户应配备冷干机，否则会出现气动部件进水致使活塞摩擦阻力变大，磨损密封圈导致漏气等问题，尤其冬天容易结冰，导致气动部件损坏加剧。

        3、环境温度：0°C～+40°C；低于 0°C 会导致油水分离器、气罐等可能有水的部件结冰，润滑油因温度过低导致过于粘稠，影响润滑效果，从而导致部件的损坏或失效。

        4、环境湿度：相对湿度 20～80%RH(非冷凝)。

        5、远离强振源及电磁干扰；如果距离过近用户须配备滤波器，否则会引起电脑屏幕闪动、LED 灯闪动、驱动器报警、编码器异常，或干扰其他临近设备等问题。

        6、少灰尘、无有害及腐蚀性气体的环境。

        7、设备工作时禁止断电，并保持电压稳定。
