设备功用

        用于防盗门/防火门/医疗门/净化门等各类钢制、不锈钢门框断面的45°角冲剪。

作业原理

门框上料固定后，通过脚踏或者电动的方式实现断面45°冲剪。

产品特色

● 自动冲压，对工人的技能需求低；

● 单头单模具单工艺，无需过多调试周期；

● 体积小巧，不占过多空间；

● 模具冲压，孔位精准；

技术参数

细节展示

1、主机床身：设备主体结构，是设备的“脊椎骨”

● 主机底架采用方管拼焊而成，拼焊结构经过专业的受力分析，确保平稳扎实；

● 切刀刀架按45°角放置，无需进行角度调节；

● 切刀刀架和底架之间加铺14mm厚钢板，确保切断的水平面；

● 一左一右的框架设计，冲剪完毕即可拼焊，无需二次加工；

● 机架预留有液压站、电控系统位置，合理利用空白区域，最小化主机体积，小巧精致；

2、冲剪装置：用于冲压的动力输出

●  冲剪方式采用液压加压的方式进行冲剪，力道更大，表面无毛刺；

●  各液压元件均采用进口或国内一线品牌产品，经久耐用；

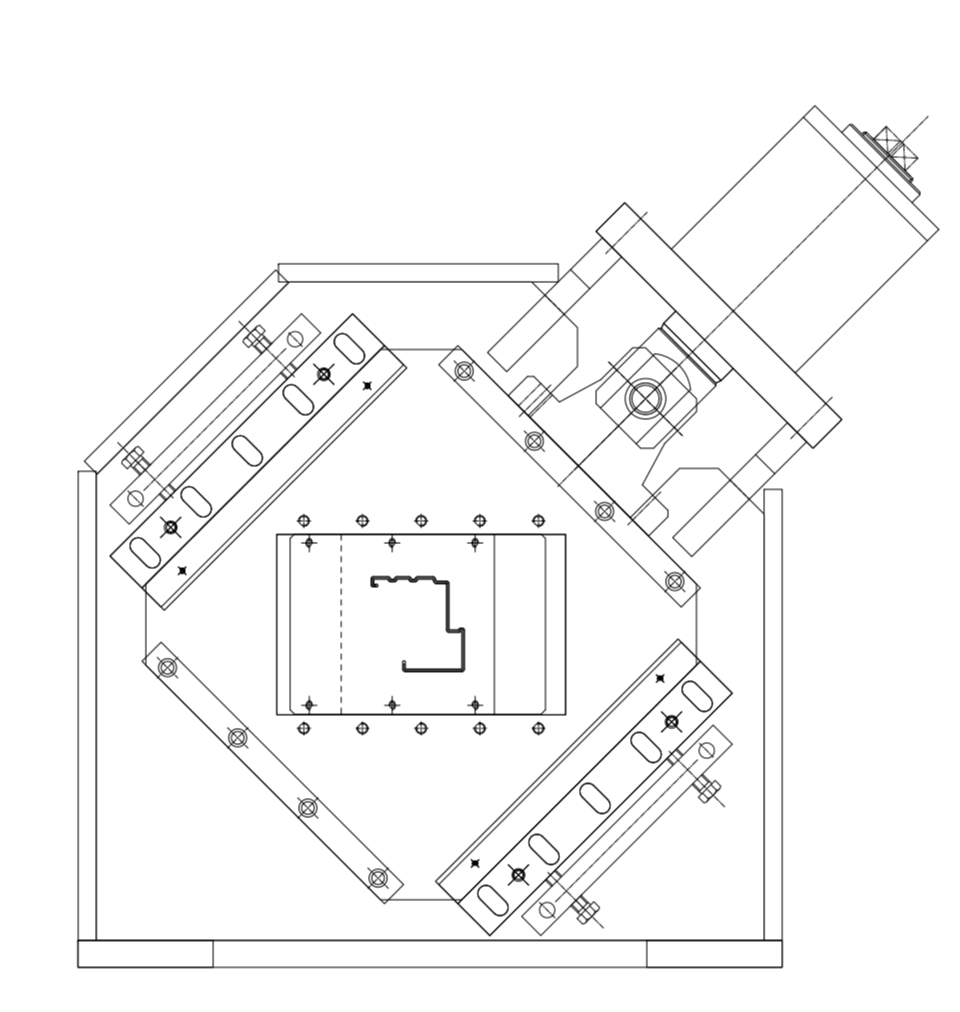

3、切断模具：45°切断的模具，可按需定制

●  切刀模具采用Cr12Mov材质，线切割加工而成，契合所需框型，同时经久耐用；

4、电控系统：设备控制系统，是设备的大脑

●  脚踏冲压，操作简便，一教就会，对工人技能需求低；

随机资料

用户方应给予的配合

        1、电源：380V，50HZ，电压波动量为-5%～+10%；当电压有较大波动，用户须配备稳压器，否则会导致低压电器处于非正常工作状态，电器件寿命降低或损坏、加工产品报废、电机报警导致停止工作、电脑硬盘损坏等问题。

        2、气源：输出 0.6Mpa 以上，干燥清洁的压缩空气，供气量 0.3 立方米/分钟；如果空气干燥程度不够，用户应配备冷干机，否则会出现气动部件进水致使活塞摩擦阻力变大，磨损密封圈导致漏气等问题，尤其冬天容易结冰，导致气动部件损坏加剧。

        3、环境温度：0°C～+40°C；低于 0°C 会导致油水分离器、气罐等可能有水的部件结冰，润滑油因温度过低导致过于粘稠，影响润滑效果，从而导致部件的损坏或失效。

        4、环境湿度：相对湿度 20～80%RH(非冷凝)。

        5、远离强振源及电磁干扰；如果距离过近用户须配备滤波器，否则会引起电脑屏幕闪动、LED 灯闪动、驱动器报警、编码器异常，或干扰其他临近设备等问题。

        6、少灰尘、无有害及腐蚀性气体的环境。

        7、设备工作时禁止断电，并保持电压稳定。
