NCM-600 门扇柔性生产流水线
NCM-600

门扇柔性生产流水线

设备功用

生产流程

产品咨询
E-MAIL

NCMCO@163.com

产品优势

设备用途

        用于防盗门/防火门/医疗门/净化门等各类钢制、不锈钢门门扇前后门板的一次性冲孔、成型。


作业原理

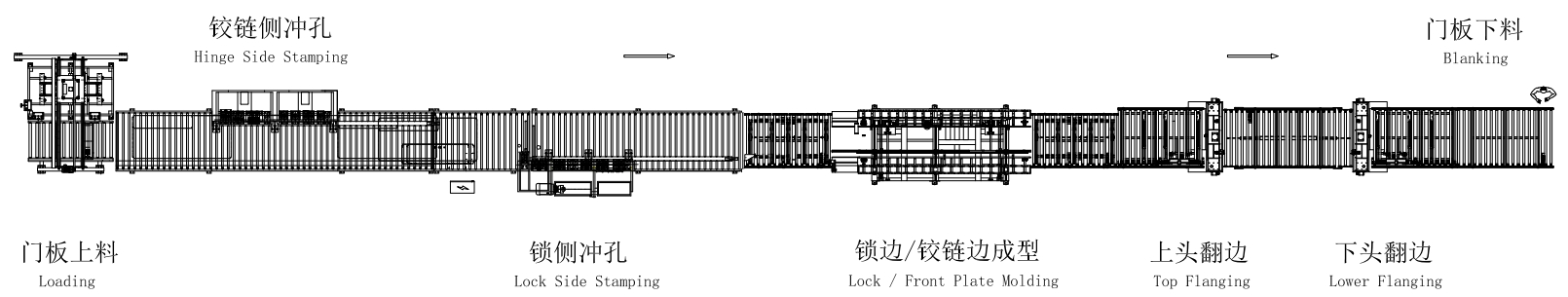

        通过机械手实现自动上料,通过集成冲孔/数控冲孔/激光切割的方式,实现门板孔位以及斩角的成型,通过折弯成型的方式,实现锁边/铰链边边框的交替成型,通过液压翻边的方式,实现上下两头的成型,同时整线采用PLC控制系统,确保各个节拍的完美契合。


产品特色

●  全自动化作业,一键启关,一个普工即可操作,后续还可按需配置电脑下单软件,实现办公室下单,操作方便,自动化程度高;

●  全部工序均可在线上完成,无需额外的周转空间及周转怠工,最大化生产效率及场地利用;

●  折弯中心方式,无需更换模具,适用性广;


技术参数

技术参数

参考指标

进料板厚

0.5-1.0mm,根据客户需求定制

进料板宽

(400~1200)mm,根据客户需求定制

生产速度

30-40S/P

功率

30-80kw产品配置而定

控制系统

台达/西门子(可选)


细节展示

1、上料机械手(选配):用于门板板料的自动化上料;


●  替代传统的人工上料方式,节省人工投入;

●  采用吸盘方式上料,上料平稳;


2、滚筒输送架:用于门板生产全线的输送


●  采用伺服电机,可确保平稳运行/抗干扰和多种控制模式;

●  滚筒采用优质材质(橡胶、硅胶、聚氨酯)能够起到静音减噪、承重性强、运行平稳、耐磨损;

●  机身采用“拉焊”工艺,进一步提高机身各连接处的稳定性和提高使用寿命;

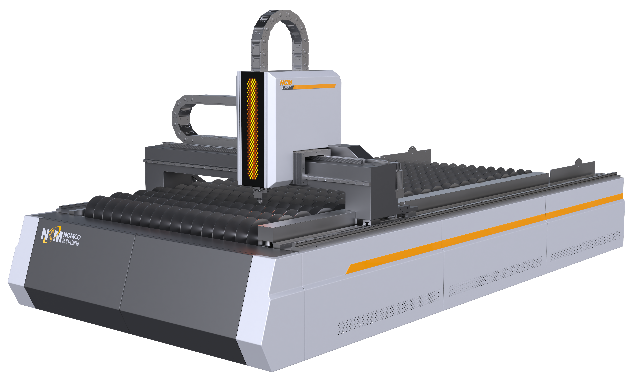

3、NCM-JG 光纤激光切割机(可选):用于门板铰链侧/锁侧边框孔位以及斩角的成型


●  可按需选配数量,实现各类不同门板边框的组合成型;

●  详情可查看对应单机页.

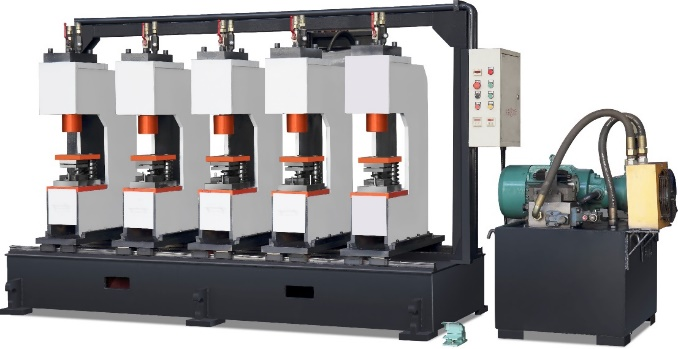

4、NCM-168 多功能组合冲床(可选):辅助进行拉伸孔成型


●  可按需选配数量,实现各类不同门板边框的组合成型;

●  详情可查看对应单机页.

5、冲孔机械手:用于门板集成冲孔时的定位以及送料/取料


●  气动夹板,牢固且不会损坏门板表面

●  自动送料,自动取料,精准定位,无需人为干预


6、NCM-ZWL 数控折弯中心:用于门板锁边/铰链边及上下两头的一次性成型


●  可按需选配数量,实现各类不同门板边框的组合成型;

●  详情可查看对应单机页.

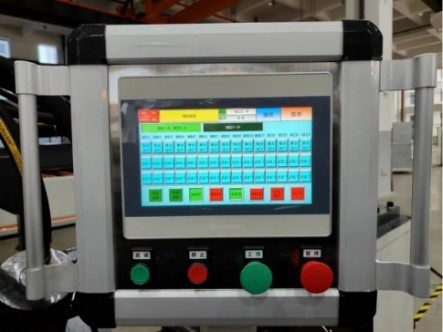

9、电控系统:整条流水线的控制系统,可按需设置生产方式以及控制设备运行;


●  整线通过各类输送装置实现工序的串联,并经由PLC控制系统统一控制;

●  整线串联,一键操作,操作方便,对工人技能需求低;

●  可预设生产方式,变动灵活,适用各类生产需求;


随机资料及随机附件

1、随机资料

序号

名称

数量

备注

1

发货清单

1份


2

验收报告

1份


3

使用说明书

1套


4

电气原理图

1套



2、随机附件

序号

名称

规格

数量

备注

1

O型圈

16*3.1

5只


2

O型圈

20*3.1

5只


3

O型圈

30*3.1

5只


4

O型圈

32*3.1

5只


5

开口扳手

13-16

1把


6

开口扳手

16-18

1把


7

活动扳手

12*300

1把


8

内六角扳手

1.5-10#

1套


9

外六角扳手

6-24#

1套


10

十字螺丝刀


1把


11

内六角扳手

12#

1把


12

小一字螺丝刀


1把



用户方应给予的配合

        1、电源:380V,50HZ,电压波动量为-5%~+10%;当电压有较大波动,用户须配备稳压器,否则会导致低压电器处于非正常工作状态,电器件寿命降低或损坏、加工产品报废、电机报警导致停止工作、电脑硬盘损坏等问题。

        2、气源:输出 0.6Mpa 以上,干燥清洁的压缩空气,供气量 0.3 立方米/分钟;如果空气干燥程度不够,用户应配备冷干机,否则会出现气动部件进水致使活塞摩擦阻力变大,磨损密封圈导致漏气等问题,尤其冬天容易结冰,导致气动部件损坏加剧。

        3、环境温度:0°C~+40°C;低于 0°C 会导致油水分离器、气罐等可能有水的部件结冰,润滑油因温度过低导致过于粘稠,影响润滑效果,从而导致部件的损坏或失效。

        4、环境湿度:相对湿度 20~80%RH(非冷凝)。

        5、远离强振源及电磁干扰;如果距离过近用户须配备滤波器,否则会引起电脑屏幕闪动、LED 灯闪动、驱动器报警、编码器异常,或干扰其他临近设备等问题。

        6、少灰尘、无有害及腐蚀性气体的环境。

        7、设备工作时禁止断电,并保持电压稳定。
