设备功用

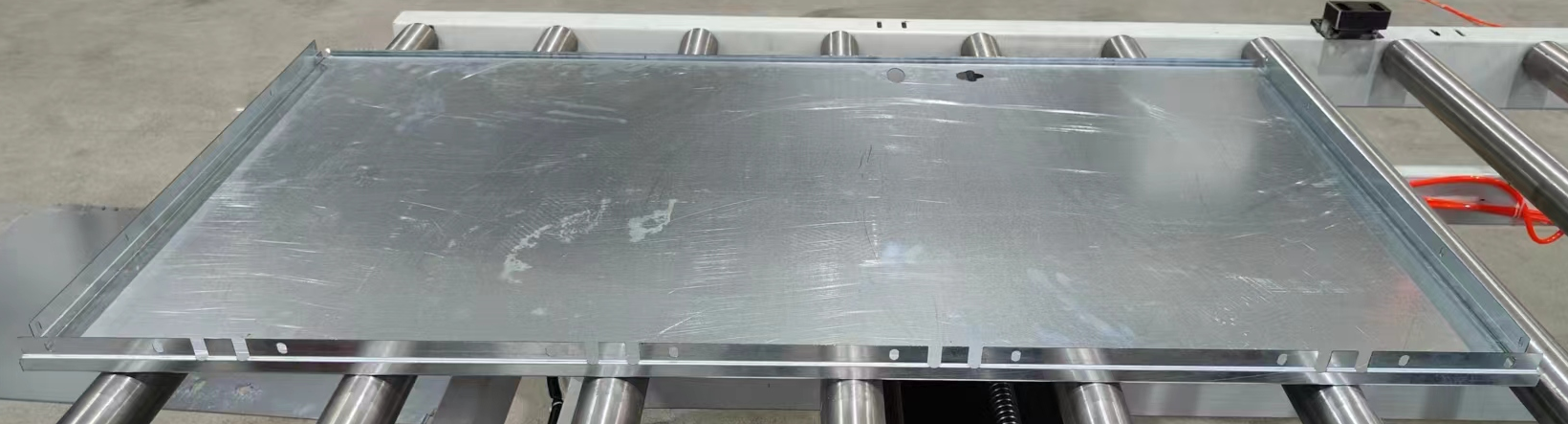

        用于防盗门/防火门/医疗门/净化门等各类钢制、不锈钢门门扇前后板四边一次性成型。

作业原理

通过数控翻边的方式，实现边框的成型，并通过机械手臂进行换边，一次性即可完成四边的成型。

产品特色

●  一次性即可完成四边成型，无需额外设备及周转；

●  自动翻边，无需模具，适用性广；

技术参数及主要零部件配置清单

1、技术参数

2、主要零部件配置清单

细节展示

        1.控制系统自主研发，同时考虑到了国内用工文化水平原因，制作出傻瓜式操作模式，不用担心操作人员情绪化和专业化。

        2.机械部分在数控转塔基础上合理的运营了焊接工艺，回火处理工艺，提升了主体床身的韧性和稳定性，达到了国际要求。

        3.丰富的柔性折弯中心装配经验，提升了自身的严谨性和细节处理，让设备用的更柔性化。

        4.自主开发的第三代数控系统，系统升级换代方便，不受国际芯片市场影响，不受距离限制，系统软件可远程免费升级。

        5.专业的研发团队可根据客户的需求做有偿二次开发，可以随时为客户提供后期钣金生产线的衔接延申服务。

        6.压刀结构稳定，承载力强，不会因为压刀结构问题导致设备 工作过程中压刀产生位移。

        7.折刀采用新型加重型折刀设计，保证设备在折弯不锈钢时折刀强度能符合折弯力要求。

        8.板材送料/压紧结构采用艾特发明专利结构，板材送料采用高速滚珠丝杆结构，最快送给速度为 120m/min，加速度最高为1.9G；板材压紧结构上部分采用滚珠丝杆与连杆配合结构，此机构最大承受压力值为785Nm，板材压紧结构下部分采用伺服电机直连减速机结构，传动精度高，此结构输出转速为60rpm/min，并且此结构安装有承压轴承，板材压紧结构下部分最大承受压力值为1460Nm。

        9.系统最大驱动轴数64轴；轴位设置顺序用户可自行定义；EtherCat刷新周期为2ms,较快的刷新周期可以最大程度提高系统的反应速度，并且数据传输 快可以减少整机设备的误差；轴最大输出脉冲频率为500KHz；最大输入/输出IO 数为32，此数值可任意配置，丰富了操作空间，保证设备接入全自动生产线接口充分。

随机资料

用户方应给予的配合

        1、电源：380V，50HZ，电压波动量为-5%～+10%；当电压有较大波动，用户须配备稳压器，否则会导致低压电器处于非正常工作状态，电器件寿命降低或损坏、加工产品报废、电机报警导致停止工作、电脑硬盘损坏等问题。

        2、气源：输出 0.6Mpa 以上，干燥清洁的压缩空气，供气量 0.3 立方米/分钟；如果空气干燥程度不够，用户应配备冷干机，否则会出现气动部件进水致使活塞摩擦阻力变大，磨损密封圈导致漏气等问题，尤其冬天容易结冰，导致气动部件损坏加剧。

        3、环境温度：0°C～+40°C；低于 0°C 会导致油水分离器、气罐等可能有水的部件结冰，润滑油因温度过低导致过于粘稠，影响润滑效果，从而导致部件的损坏或失效。

        4、环境湿度：相对湿度 20～80%RH(非冷凝)。

        5、远离强振源及电磁干扰；如果距离过近用户须配备滤波器，否则会引起电脑屏幕闪动、LED 灯闪动、驱动器报警、编码器异常，或干扰其他临近设备等问题。

        6、少灰尘、无有害及腐蚀性气体的环境。

        7、设备工作时禁止断电，并保持电压稳定。
