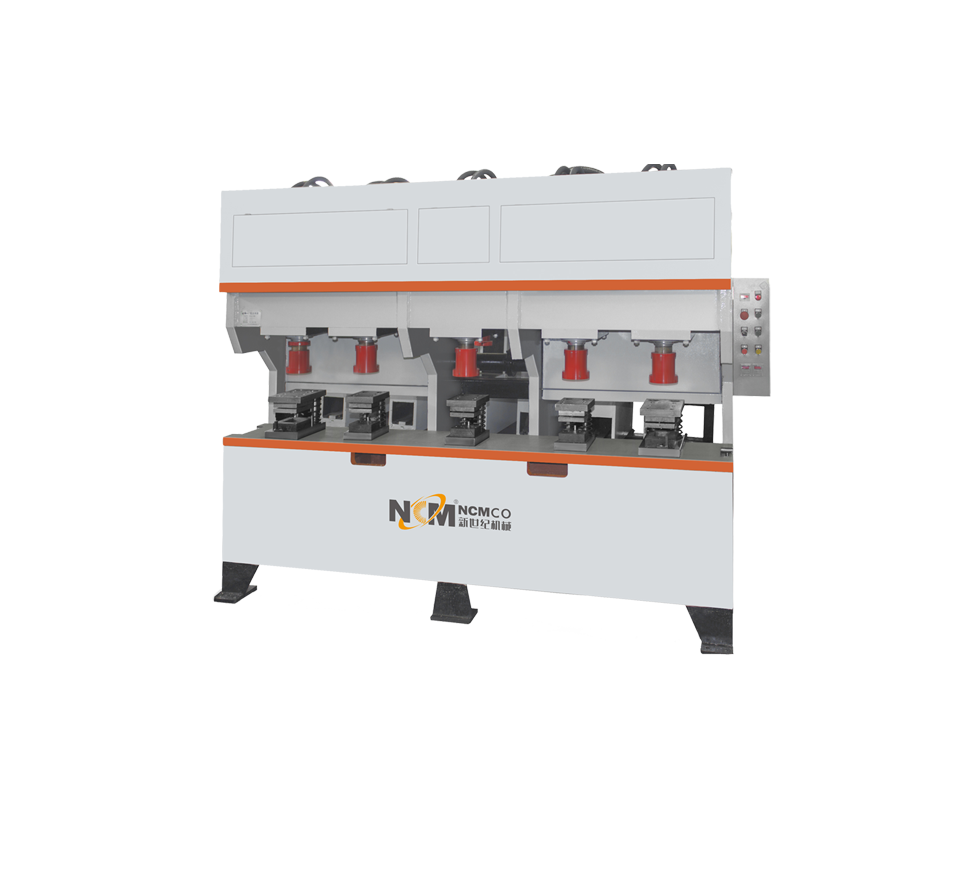

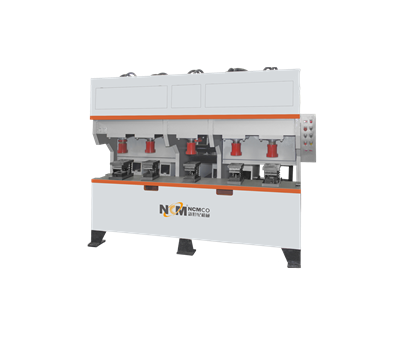

NCM-150 多冲头组合冲床
NCM-150

多冲头组合冲床

设备功用

生产流程

产品咨询
E-MAIL

NCMCO@163.com

产品优势

设备用途

        用于防盗门/防火门/医疗门/净化门等各类钢制、不锈钢门门框及门扇前后门板的锁孔/铰链孔/安装孔/斩角孔等孔位一次性冲压成型。


作业原理

在开机后,先行按照孔位组合需求进行程序预设,预设完毕后进行门框/门板上料,固定完毕后,脚踏冲压,实现所有孔位/斩角的一次性成型。


产品特色

● 一体冲压,一次即可完成所有孔位及断面成型,生产效率快;

 固定组合,能很好的避免人为导致的孔位间距失误;

 独立冲孔,独立控制,按需组合,适用性广;


技术参数

技术参数

参考指标

主油缸最大输出力

150KN

液压系统额定压力值

25MPA

冲压工位

(2-7)工位,根据客户需求定制

工作台尺寸

按模具尺寸定制

功率

7.5/11kw工位而定


细节展示

1、主机机架:设备主体结构,是设备的“脊椎骨”


●  通过有限元分析,机床在工作状态下的受力变形趋势,指导设计合理的床身结构,保证模具工作中心一致,提升制件精度;


2、冲压装置:用于冲压的动力输出


●  冲压方式采用液压加压的方式,力道更大,冲压面无毛刺;

●  采用独立工位独立油缸结构,每个工位均可独立控制,可按需进行冲压组合,同时独立的油缸,确保后续一个油缸损坏后,不影响其他工位的使用;

●  各液压元件均采用进口或国内一线品牌产品,经久耐用;


3、冲孔模具:孔位成型的模具,可按需定制


●  冲孔模具均采用Cr12Mov材质,淬火后再经线切割加工而成,经久耐用;

●  冲孔模具拆装方便,便于后续的按需换模;


4、电控系统:设备控制系统,是设备的大脑


●  采用PLC控制系统,可自定义冲压工位,设置完毕后,可采用脚踏或按钮的方式,实现一体冲压,操作灵活变通,对工人技能需求低;


随机资料

序号

名称

数量

备注

1

发货清单

1份


2

验收报告

1份


3

使用说明书

1套


4

电气原理图

1套



用户方应给予的配合

        1、电源:380V,50HZ,电压波动量为-5%~+10%;当电压有较大波动,用户须配备稳压器,否则会导致低压电器处于非正常工作状态,电器件寿命降低或损坏、加工产品报废、电机报警导致停止工作、电脑硬盘损坏等问题。

        2、气源:输出 0.6Mpa 以上,干燥清洁的压缩空气,供气量 0.3 立方米/分钟;如果空气干燥程度不够,用户应配备冷干机,否则会出现气动部件进水致使活塞摩擦阻力变大,磨损密封圈导致漏气等问题,尤其冬天容易结冰,导致气动部件损坏加剧。

        3、环境温度:0°C~+40°C;低于 0°C 会导致油水分离器、气罐等可能有水的部件结冰,润滑油因温度过低导致过于粘稠,影响润滑效果,从而导致部件的损坏或失效。

        4、环境湿度:相对湿度 20~80%RH(非冷凝)。

        5、远离强振源及电磁干扰;如果距离过近用户须配备滤波器,否则会引起电脑屏幕闪动、LED 灯闪动、驱动器报警、编码器异常,或干扰其他临近设备等问题。

        6、少灰尘、无有害及腐蚀性气体的环境。

        7、设备工作时禁止断电,并保持电压稳定。
