设备用途

        用于防盗门/防火门/医疗门/净化门等各类钢制、不锈钢门门扇前后门板锁边/铰链边的辊轧成型。

作业原理

门板上料后，通过辊轧成型的方式，一次性实现锁边/铰链边的辊轧成型。

产品特色

● 双牌坊双模具，两侧可同时成型，生产效率高；

● 伺服调节装置，可按需调节门板间距；

● 全自动作业，一个普工即可操作；

技术参数

知识产权及认证

细节展示

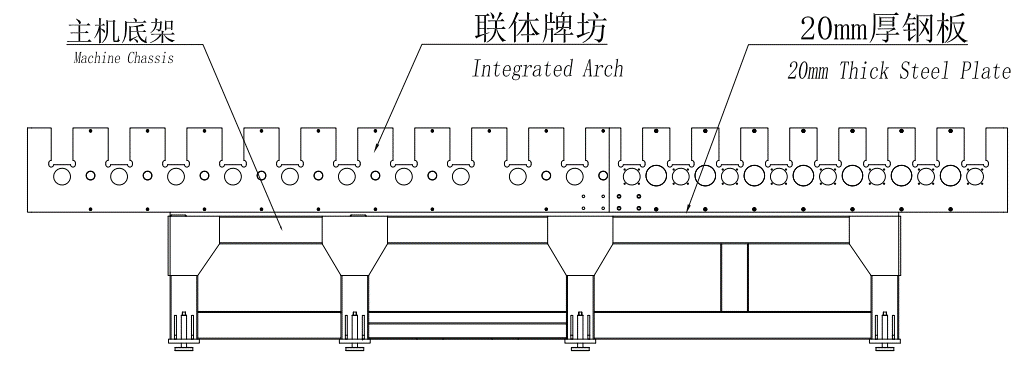

1、主机机架：设备主体结构，是设备的“脊椎骨”

●  主机底架采用方管拼焊而成，拼焊结构经过专业的受力分析，确保平稳扎实；

●  牌坊采用Q235大板一次切割成型，并经由数控龙门铣加工而成，确保工件的精准；

●  牌坊和底架之间加铺了20mm厚钢板，以此保障牌坊的水平性；

2、辊轧装置：用于门板两侧框型的辊轧折边

●  采用双牌坊双模具的结构，一次可同时进行两侧框型成型；

●  辊轧模具均采用<数控车床加工→热处理→数控车床精车>的加工工艺，在确保模具的正圆率的同时，使其经久耐用不易磨损；

3、传动装置：用于辊轧装置的动力输出

●  牌坊内置传动装置，不易掉落杂物及夹伤手；

●  电机及减速机放置于机架内，不占用额外空间；

4、电控系统：设备控制系统，是设备的大脑

●  整机采用PLC数控系统控制，可按需选配西门子/台达/三菱等，系统操作方式简便，一键开机一键关机，一教就会，对工人技能要求低；

随机资料

用户方应给予的配合

        1、电源：380V，50HZ，电压波动量为-5%～+10%；当电压有较大波动，用户须配备稳压器，否则会导致低压电器处于非正常工作状态，电器件寿命降低或损坏、加工产品报废、电机报警导致停止工作、电脑硬盘损坏等问题。

        2、气源：输出 0.6Mpa 以上，干燥清洁的压缩空气，供气量 0.3 立方米/分钟；如果空气干燥程度不够，用户应配备冷干机，否则会出现气动部件进水致使活塞摩擦阻力变大，磨损密封圈导致漏气等问题，尤其冬天容易结冰，导致气动部件损坏加剧。

        3、环境温度：0°C～+40°C；低于 0°C 会导致油水分离器、气罐等可能有水的部件结冰，润滑油因温度过低导致过于粘稠，影响润滑效果，从而导致部件的损坏或失效。

        4、环境湿度：相对湿度 20～80%RH(非冷凝)。

        5、远离强振源及电磁干扰；如果距离过近用户须配备滤波器，否则会引起电脑屏幕闪动、LED 灯闪动、驱动器报警、编码器异常，或干扰其他临近设备等问题。

        6、少灰尘、无有害及腐蚀性气体的环境。

        7、设备工作时禁止断电，并保持电压稳定。
