设备用途

        用于防盗门/防火门/医疗门/净化门等各类钢制、不锈钢门框卷料开平，并按长度需求予以切断。

作业原理

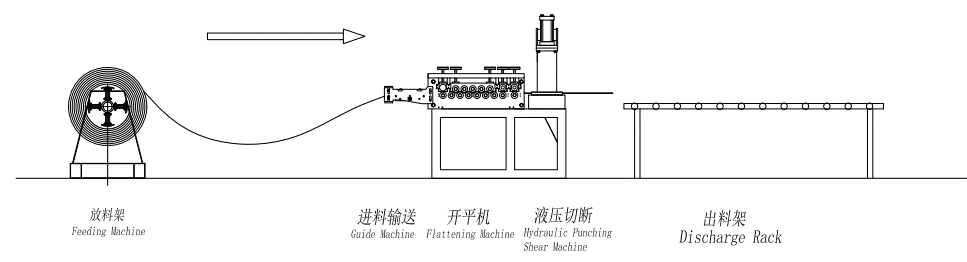

卷料送料后，通过滚筒挤压的方式实现卷料的开平，通过液压冲剪的方式，实现长度裁剪。

产品特色

●  全自动化作业，一个普工即可操作；

●  PLC控制，精准把控裁剪长度；

●  体积小巧，设计精美，最小化占地面积；

技术参数

细节展示

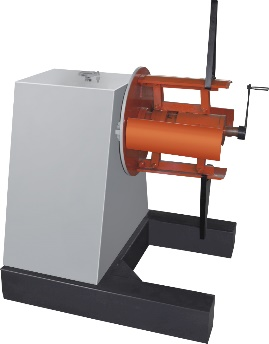

1、放料架（选配）：用于卷料的放置，实现自主送料

●  可按需选配一台放料架，最大可放置重量5T；

●  放料架采用手摇锁紧+卡扣固定的方式，双重保障，确保卷料不会滑落；

2、主机机架：设备主体结构，是设备的“脊椎骨”

●  主机底架采用方管拼焊而成，拼焊结构经过专业的受力分析，确保平稳扎实；

●  牌坊采用Q235大板一次切割成型，并经由数控龙门铣加工而成，确保工件的精准；

●  牌坊和底架之间加铺了12mm厚钢板，以此保障牌坊的水平性；

●  切断机架和底架之间加铺了25mm厚钢板，以此保障切断的平稳性；

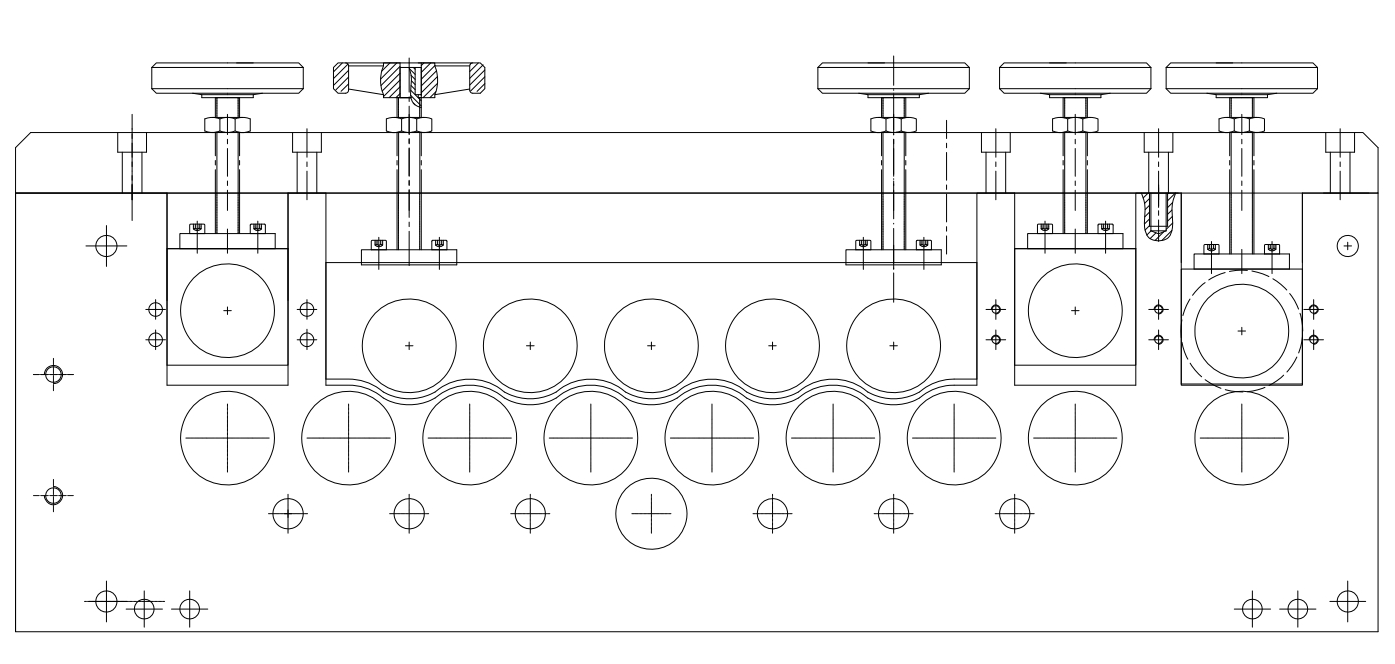

 3、开平装置：用于各类卷料的辊压开平

●  采用上八下九共17辊滚压开平方式，挤压到位，开平效果极佳；

●  开平可按需进行上下调节，适用于各类厚度的卷料；

●  轧辊轮可按需进行镀铬处理，保障表面硬度，经久耐用不易磨损亦不易生锈；

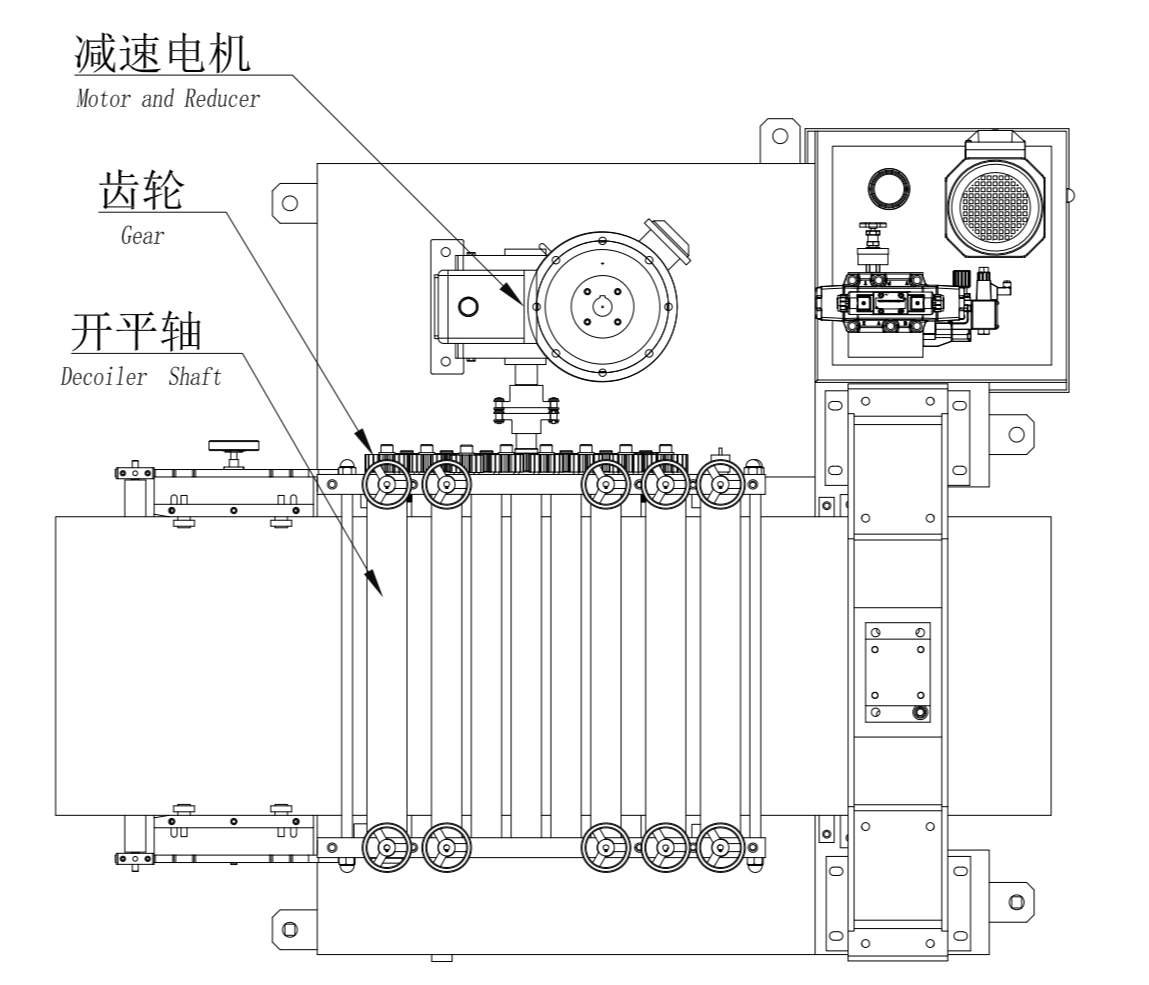

4、传动装置：为辊压开平提供动力输出

●  采用立式减速机（电机/减速机二合一）带动齿轮传动结构，动力输出稳定且结构轻巧不占过多空间；

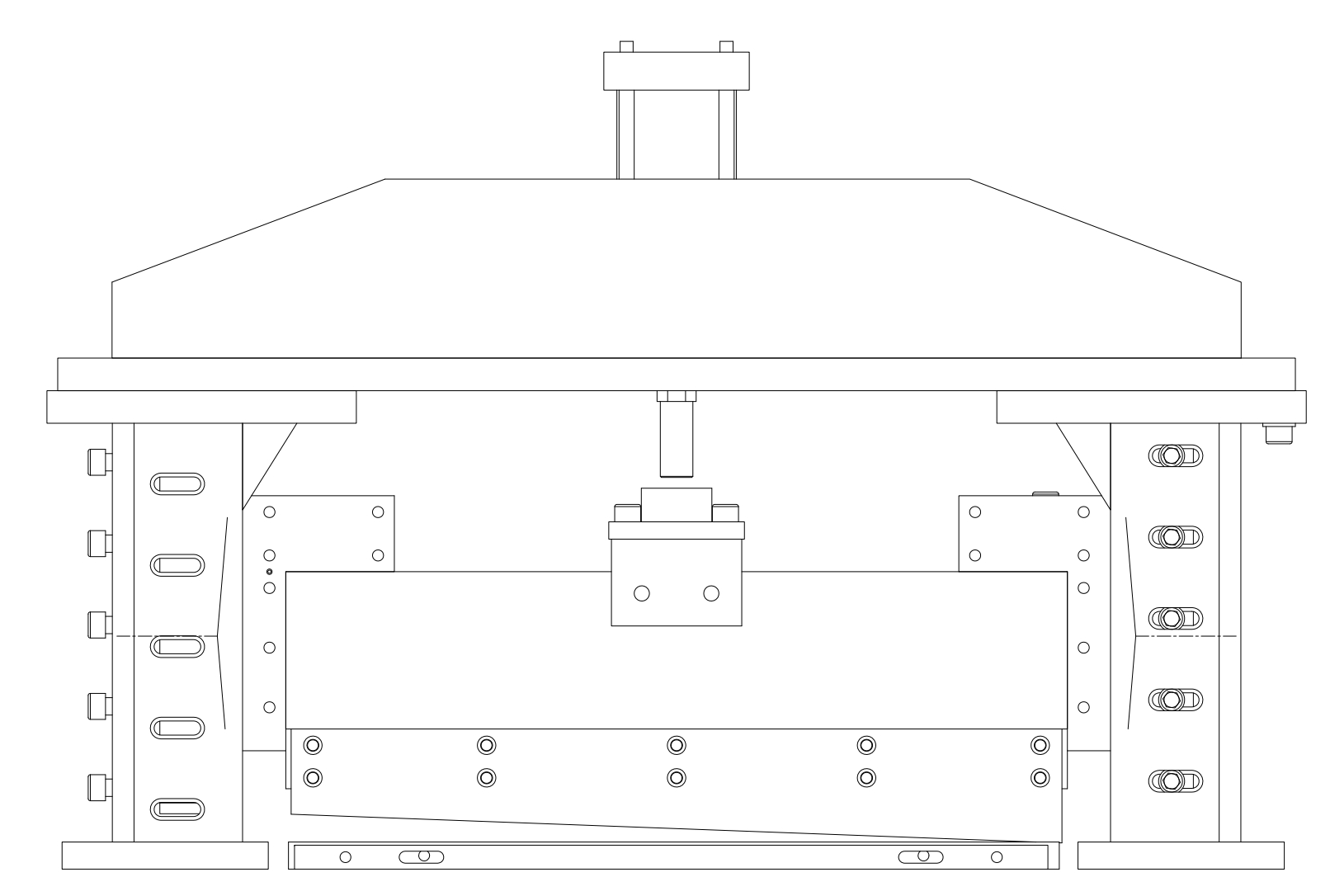

5、切断装置：用于各类卷料的长度裁剪

●  切刀模具采用Cr12Mov材质，经久耐用；

●  刀口做倾斜设计，使得剪切阻力减小，更加顺畅；

●  切断采用了液压加压的方式，冲压力度大，裁剪面平整无毛刺，裁剪速度快，噪音小；

●  滚压元件均采用进口或国内一线品牌产品，经久耐用；

6、出料架（选配）：用于裁剪完毕短料的接取

●  可按需选配一套出料架，切断完毕自主接料，便于完工料框的下料；

●  出料架设有高低调节装置，可按需调整高度，灵动性高；

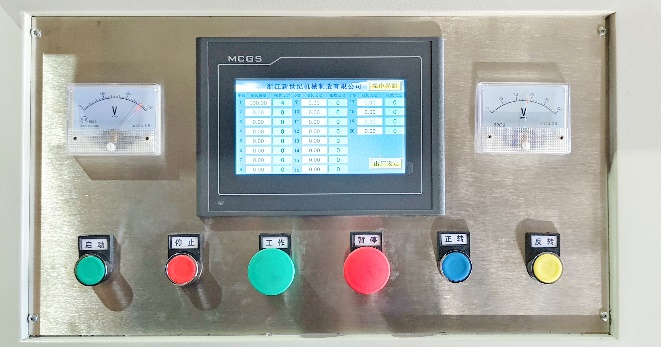

7、电控系统：设备控制系统，是设备的大脑

●  整机采用PLC控制系统，可自定义裁剪长度及裁剪数量，操作方便，一教就会，对工人技能需求低；

随机资料

用户方应给予的配合

        1、电源：380V，50HZ，电压波动量为-5%～+10%；当电压有较大波动，用户须配备稳压器，否则会导致低压电器处于非正常工作状态，电器件寿命降低或损坏、加工产品报废、电机报警导致停止工作、电脑硬盘损坏等问题。

        2、气源：输出 0.6Mpa 以上，干燥清洁的压缩空气，供气量 0.3 立方米/分钟；如果空气干燥程度不够，用户应配备冷干机，否则会出现气动部件进水致使活塞摩擦阻力变大，磨损密封圈导致漏气等问题，尤其冬天容易结冰，导致气动部件损坏加剧。

        3、环境温度：0°C～+40°C；低于 0°C 会导致油水分离器、气罐等可能有水的部件结冰，润滑油因温度过低导致过于粘稠，影响润滑效果，从而导致部件的损坏或失效。

        4、环境湿度：相对湿度 20～80%RH(非冷凝)。

        5、远离强振源及电磁干扰；如果距离过近用户须配备滤波器，否则会引起电脑屏幕闪动、LED 灯闪动、驱动器报警、编码器异常，或干扰其他临近设备等问题。

        6、少灰尘、无有害及腐蚀性气体的环境。

        7、设备工作时禁止断电，并保持电压稳定。
